エンジンハーネスの考察（２）

yasyas - 06/1/25(水) 11:52 -

引用なし

パスワード

～添付ファイル～

・名前	： P1250045.JPG
・サイズ	： 144.7KB

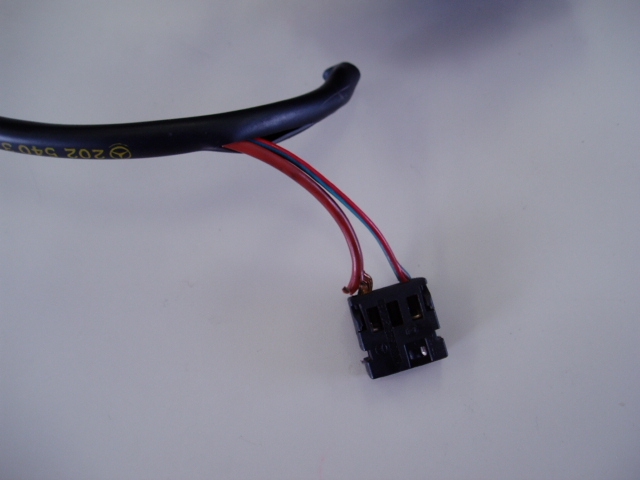

絶縁チューブを剥いで電線の状態を調べてみました。
不具合箇所は以下のような箇所に多く認められました。

1.電線のコネクタへの挿入部分（チューブで保護されていない部分）
2.アールが付いている部分（曲げ応力により亀裂がある）

やはり推測の通りその他の部分は問題ありません。
これならハーネスを外すことが可能なら、コネクタ付近のチューブを裂き
電線の端末から50mmぐらいに耐熱テープを巻き、チューブを裂いた部分に
また上からテープを巻くだけで補修は可能だと思います。

チューブの中のＲ部分は亀裂があるものの隣の電線とショートする可能性は
まずないと判断できます。

エンジンハーネスの交換を勧められている方は、状態によっては
脱着工賃を払ってでも、DIYで補修されることを検討されてはいかがでしょうか。

私の場合、16万円が、3.2万で済む計算になります、やれやれ。
