エンジンハーネスの考察（１）

yasyas - 06/1/25(水) 11:32 -

引用なし

パスワード

～添付ファイル～

・名前	： P1250043.JPG
・サイズ	： 152.8KB

先日ご報告の交換したエンジンハーネスを検証してみました。

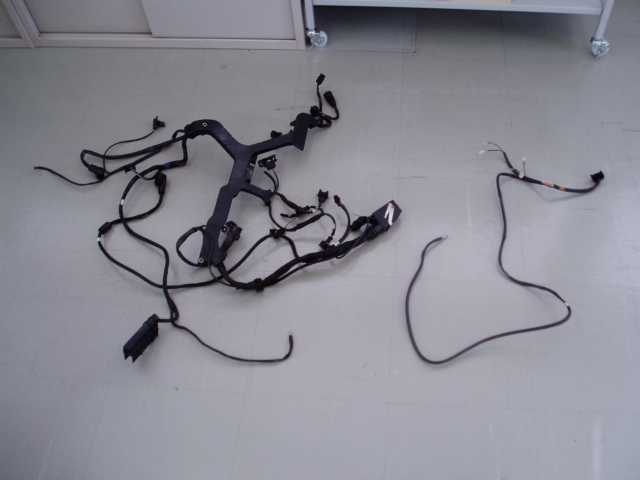

写真が　95-C220のエンジンハーネスの全容です。

品番は　A 202 540 31 32 となっています。
エンジン横にある樹脂成型品と一体になっており、様々な形状のコネクタが
使われています。コネクタ表面にはほとんどにスリーポインテッドスターが
あることから、ドイツのメーカーに作らせたカスタム製品のようです。
中には完全防水仕様のコネクタも含まれています。

電線は外皮を触るとテフロン系かと思うほど硬く、一旦曲げると
そのまま癖がついてしまうような感じです。ただこれはポリエチレン系の電線が
硬化してしまったものかもしれません。
