ルームランプヒューズ飛ばしましたら・・・

のぶなが - 06/11/11(土) 21:48 -


	引用なし

	パスワード

97年W202のC280Sです・・・

リモコンキー働かずドア開けしめ不能・・・マニュアルでドアあけエンジンかけようにもセルは数秒まわりますが・・・エンジンかからず・・・焦りました（笑）

ヒューズ27番交換で・・・(*^_^*)ことなきを（笑）
ルームランプと連動・・・しりませんでした(>_<)

Re:ルームランプヒューズ飛ばしましたら・・・

ultras - 06/11/13(月) 0:55 -


	引用なし

	パスワード

自分も先月２回も飛ばしました。
リモコンが効かなくなって、ドアをロックしようにも
鍵を入れたドアしかロックできなくて焦りました。

自分がヒューズを飛ばしたのは、こんな感じです。
マップランプ以外の室内灯をだいぶ前に白色LED化。
マップランプだけが電球色で違和感がありました。
たまたまホームセンターに行ったら、マップランプと同形状の
白色LEDがあったので購入。

LEDを取り付けてスイッチを入れるとスイッチから一条の煙が・・・
ルームランプユニット＆セントラルロッキングシステム不能・・・焦りました。

さっそく某オクにて同年式車(部品番号が一部違う)のルームランプユニットを落札、
またLEDを取り付けて・・・上に戻る。

こんどは中古パーツ屋さんから同部品番号のユニットを購入。
トラウマになっているので、マップランプのLED化はあきらめました。

ちなみに自分の実車のヒューズ番号と取説のヒューズ番号は、少し違ってました。

Re:ルームランプヒューズ飛ばしましたら・・・

のぶなが - 06/11/20(月) 12:37 -

引用なし

パスワード

～添付ファイル～

・名前	：ウェッジ球.jpg
・サイズ	： 16.1KB

▼ultrasさん：

返事が遅くなりました。すみません。

MBオリジナルウェッジ球とオートバックスなんかで販売されている、LEDウェッジには電極構造に大きな差があります。

私もこれを見落としてヒューズを飛ばしたようです(>_<)

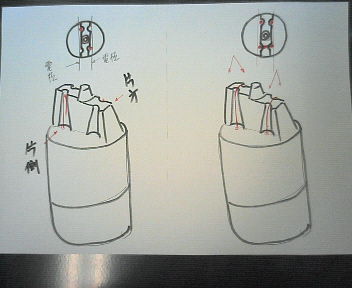

添付は違いの概念図・・・違いというより、、別物的です。
これでは、、ショートしてもしかたがありません。

左がオリジナル球
右がバックスのLED球

私は片側をテープで絶縁して、、ウェッジ球ソケットに圧入して使っています。
（赤いLED）

【ウェッジ球.jpg : 16.1KB】

Re:ルームランプヒューズ飛ばしましたら・・・

のぶなが - 06/11/20(月) 12:40 -

引用なし

パスワード

～添付ファイル～

・名前	：マップランプ.jpg
・サイズ	： 15.8KB

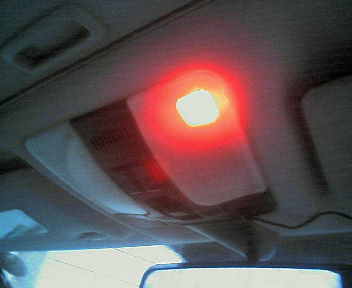

マップランプ・・・赤LED（ほかの目的で変更してみました）

【マップランプ.jpg : 15.8KB】

Re:ルームランプヒューズ飛ばしましたら・・・

のぶなが - 06/11/20(月) 12:47 -

引用なし

パスワード

～添付ファイル～

・名前	： bulb_series01.jpg
・サイズ	： 33.7KB

フラットなPCBにマウントされたものから多種多様ですね・・・

【bulb_series01.jpg : 33.7KB】

Re:ルームランプヒューズ飛ばしましたら・・・

のぶなが - 06/11/20(月) 12:49 -

引用なし

パスワード

～添付ファイル～

・名前	：フラットLED.jpg
・サイズ	： 16.4KB

フラットなPCBにマウントされたもの・・・
LEDは電極・・＋－に要注意です・・・まちがって反対にすれば点灯しないだけ、、じっくり返せばいいわけですが・・・

【フラットLED.jpg : 16.4KB】

Re:ルームランプヒューズ飛ばしましたら・・・

ultras - 06/11/21(火) 8:34 -


	引用なし

	パスワード

▼のぶながさん：
すごく参考になりました、ありがとうございます。
ちなみにマップランプでヒューズとスイッチをとばしたＬＥＤは、
スモールランプにつけたら警告灯もつかずに点灯しました。
(すぐ外しましたけど)

Re:ルームランプヒューズ飛ばしましたら・・・

のぶなが - 06/11/21(火) 15:22 -


	引用なし

	パスワード

▼ultrasさん：
>▼のぶながさん：

>ちなみにマップランプでヒューズとスイッチをとばしたＬＥＤは、
>スモールランプにつけたら警告灯もつかずに点灯しました。
>(すぐ外しましたけど)

はい。
＞スイッチをとばした？・・・

私のも時々点灯しない場合がありました？
これはもしやスイッチがいかれかけた状況なのかもしれません・・・情報を
ありがとうございました。

m(__)m

Re:ルームランプヒューズ飛ばしましたら・・・

のぶなが - 06/11/23(木) 21:41 -


	引用なし

	パスワード

昨日、私のルームランプユットが完全におかしくなりました・・・(>_<)

ときどきSWの故障かなと思っていた今まででしたが今日はマップランプをつけても・・・うっすらルームランプも点灯？

完璧におかしいと思い夕方ディーラーへ（笑）
SWの問題ではないと言われました(>_<)・・・確かにね。

sr_188さんから助言をいただき、二度なっとく。

以前この回路をショートさせた時にトランジスタを破損させたとのことだそうです・・・

やれやれ・・・半導体を使った回路はよく考えてさわらないといけません！(>_<)

まいりました（笑）

Re:ルームランプヒューズ飛ばしましたら・・・

のぶなが - 06/11/24(金) 10:03 -


	引用なし

	パスワード

▼ultrasさん：

参りました！ultrasさんと、同じ道をたどってしまったようです。
(>_<)

LEDウェッジ球へ交換でヒューズとび。
↓
エンジンスタートせず、、焦る
↓
なんとか復帰
↓
ウェッジ球の電極改造
↓
正常に動作
(*^_^*)
↓
時々、ルームランプSWが働かず（点灯せず）、、？怪奇現象・・？
↓
復帰
↓
マップランプだけ点灯のSWを押すも・・・なぜかうっすらルームランプも点灯？
↓
いかれました・・・
半導体がのかっている基盤交換だけでは、いかず、、ルームランプユニットの
全部を交換になるとのことです、、（笑）

(>_<)

srさん、、絶対ショートさせてはいけませんと！
はい。
わかってはいたのですが、、たかが電球交換で・・・
ウェッジ球・・・のマップランプソケット構造は、問題です（笑）

ご注意くださいね。

Re:ルームランプヒューズ飛ばしましたら・・・

ultras - 06/11/24(金) 14:22 -

引用なし

パスワード

～添付ファイル～

・名前	：ランプユニット.jpg
・サイズ	： 22.2KB

▼のぶながさん：

>参りました！ultrasさんと、同じ道をたどってしまったようです。
>(>_<)
>わかってはいたのですが、、たかが電球交換で・・・
>ウェッジ球・・・のマップランプソケット構造は、問題です（笑）
>
>ご注意くださいね。

あのソケットの構造は確かに問題です(笑)

ランプユニットの品番をお知らせしておきます。
サンルーフなし(C200-'95.3製)　202 820 23 01
サンルーフなし(C200-'97.?製)　202 820 23 01
サンルーフあり(C280-'94.7製)　202 820 01 01

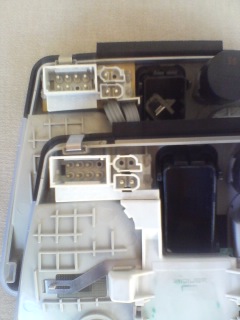

携帯画像が汚くて見づらいかも知れませんが上がサンルーフ未装備車用、
下がサンルーフ装備車用でコネクターの配線が違ってました。

参考にしてください(なるかな？)
